인장/압축/장력/시험기

푸쉬풀게이지(IMADA) / ZTS 시리즈

제조사 : IMADA (JAPAN)

판매처 : (주)유유계기교역상사

구입상담문의 : 02-2672-5572

상품상세설명

[ 특 징 ]

▶ 표준형 디지털 푸쉬풀게이지로 조작이 간편하고 기능적

▶ 2000Hz 고속 샘플링으로 정확한 피크 측정이 가능

▶ 읽기 쉬운 OLED 디스플레이를 통해 수치 오독 위험을 줄임

▶ 그래프 작성 시 부드러운 곡선을 구현

▶ 포함된 소프트웨어(USB케이블, 소프트웨어 Force Logger)를 사용하여 PC로 데이터 관리

▶ 소프트웨어를 사용하여 표시된 값과 내부 메모리 데이터를 게이지에 저장하고 연속 데이터(초당 10개)를 수집

▶ 그래프 작성 소프트웨어를 통해 상세한 데이터 분석

▶ 다양한 외부 출력 방식(USB, 무선, 직렬 통신)으로 다양한 외부 장치와 연결

▶Next Series(펌웨어 버젼 5이상)는 IMADA 다운로드 사이트에서 펌웨어 업데이트 및 다양한 소프트웨어 다운로드 등 확장 기능 탑재

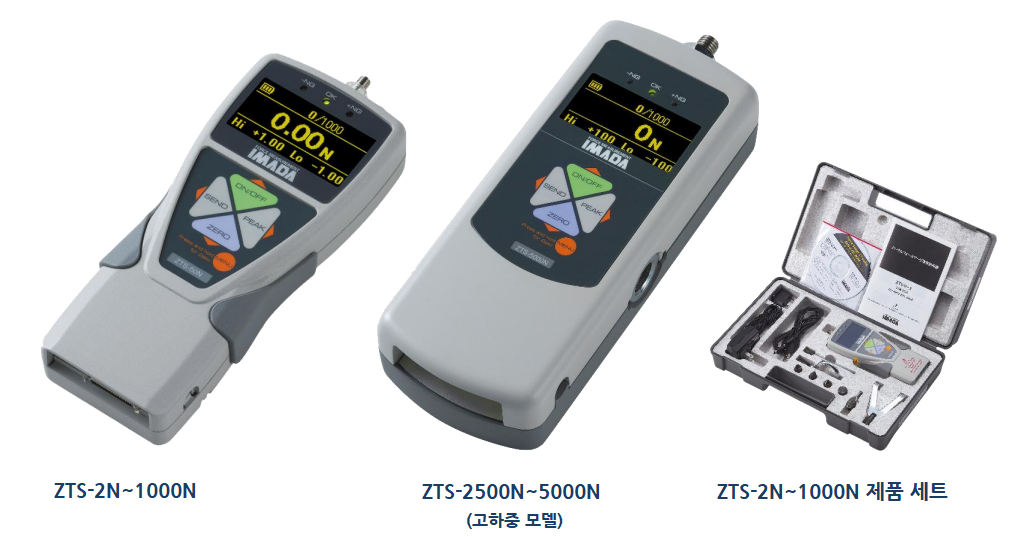

[ ZTS 모델 분류 ]

MODEL	용 량	디스플레이	분 해 능	측정 샤프트	포함 너트
ZTS-2N	2N	2.000N	0.001N (1mN)	M6 P 1.0(일반 나사) 나사 길이 : 11.6mm	육각 너트 재질 : 수지 높이 : 5mm
ZTS-5N	5N	5.000N	0.001N (1mN)
ZTS-20N	20N	20.00N	0.001N
ZTS-50N	50N	50.00N	0.001N
ZTS-100N	100N	100.0N	0.1N
ZTS-200N	200N	200.0N	0.1N
ZTS-500N	500N	500.0N	0.1N
ZTS-1000N	1000N	1000N (1.000kN)	1N (0.001kN)
ZTS-2500N	2500N	2500N (2.500kN)	1N (0.001kN)	M10 P 1.5(일반 나사) 나사 길이 : 15mm	육각 너트 재질 : 강철 높이 : 6mm
ZTS-5000N	5000N	5000N (5.000kN)	1N (0.001kN)	M10 P 1.5(일반 나사) 나사 길이 : 15mm	육각 너트 재질 : 강철 높이 : 6mm

[ 사 양 ]

MODEL	ZTS Series
정 확 도	±0.2% F.S. ±1자릿수
측정 단위	N, kgf, lbf(*1)
디스플레이	4자릿수 OLED
디스플레이 업데이트	16/초
샘플링 속도	최대 2000데이터/초
전 원	6.5시간 (재충전 2시간)
안전 하중	약 200% F.S.
작동 환경	온도 : 0~40℃, 습도 : 20~80%RH
기 능	사용자 지정 디스플레이(머리글, 바닥글), 피크 홀드(인장 및 압축), 내부 1000포인트 데이터 메모리, 콤퍼레이터(비교기/OK 또는 NG로 판정), 반전 디스플레이, 부호 반전, 제로 클리어 타이머, +NG 알람, 종료 타이머(자동 전원 종료), 덤핑, 시간 디스플레이, 설정 잠금
출 력	USB, RS232C / ±2VDC 아날로그 출력 (D/A), 콤퍼레이터(비교기) 3 단계(-NG/OK/+NG), 과부하 경보
과부하 경고	약 110%F.S. (경고 메시지, 알람)
외부 연결 스위치	전원 켜기 / 끄기 / 전송, 보류 / 영점 재설정 / 피크, 실시간 전환
무 게	2N~1000N 모델 : 약 490g(2) 2500N, 5000N : 약 1100g(2)
크 기	아래 도면 참조
액세서리	AC어댑터, 검사 성적서. CD드라이버(데이터 로깅 소프트웨어 포함), 지그(지그 세트는 범위에 따라 다름), 손잡이(2500N/5000N만 해당), USB케이블, 휴대용 케이스

(*1) 측정 단위 : 제품 모델 5N이하 모델은 mN, 1000N이상 모델은 KN으로 표시됩니다, 또한 kg단위(g:5N 이하 범위)를 환산값으로 표시할 수 있습니다.

(*2) 무게는 모델 범위에 따라 다릅니다.

[ 도 면 ] 단위 : mm

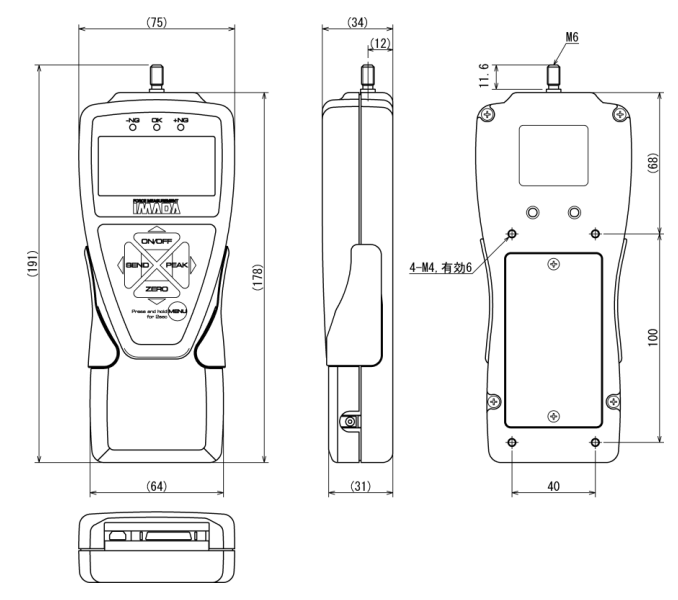

ZTS-2N~1000N 모델

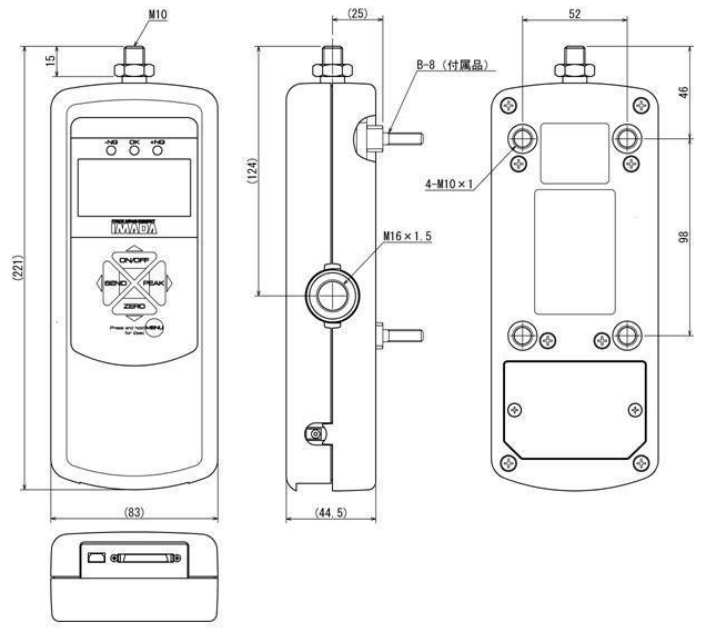

ZTS-2500N~5000N 모델

[ 기본 액세서리 ]

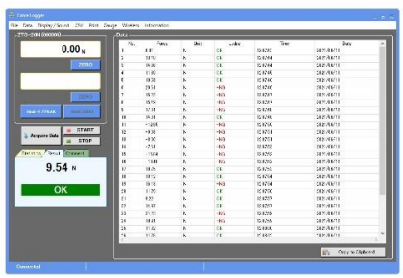

Force Logger : 데이터 수집 소프트웨어

▷주요 기능

측정 데이터 가져오기

수집된 데이터 값 통계 표시 : -최대/최소/평균값

CSV 포멧으로 데이터 저장

초당 최대 10회 연속 데이터 수집

푸쉬풀 게이지 기능 설정

▷작동 환경

OS: 8.1/10/11

하드웨어 : CPU 1GHz이상 권장, 메모리 2GB이상 권장, 하드 디스크 10GB(데이터 저장 영역) 이상

플랫폼 : NET Framework4.8 이상

[ 기본 지그 ] 축 크기 M6용

용량 100N이하 : A형(알루미늄)

용량 200N~1000N : S형(강철)

A-1/S-1 *SR-1	A-2/S-2	A-3/S-3	A-4/S-4	A-5/S-5	A-6/S-6	A-7/S-7	A-8/S-8
소형 후크	디스크 팁	원뿔형 팁	A형	Y형	연장봉	대형 후크	Y형 후크

인장용	압축용	압축용	압축용	압축용	긴 연장용	인장용	인장용

*소형 후크 S-1은 용량 200N~500N, SR-1은 용량 1000N

[ 고하중용 지그 ] 축 크기 M10용

용량 2500N~5000N : B형(강철)

B-1	B-2	B-3	B-4	B-5	B-6	B-7	B-8
소형 후크	디스크 팁	원뿔형 팁	A형	Y형	연장봉	핸 들	장착 볼트

인장용	압축용	압축용	압축용	압축용	긴 연장용	고용량 모델용	고용량 모델용

[ 관련 제품 ]

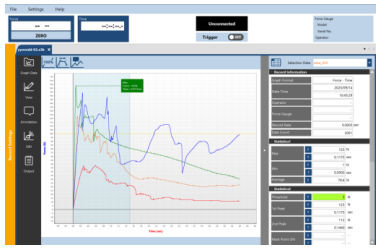

다운로드용 Force-Time(Torque-Time) 그래프 소프트웨어 : Force Recorder Next Standard *1

*1) 이 제품을 사용하려면 IMAD Connected에 사용자 및 제품 등록을 하고 소프트웨어를 다운로드 해야 합니다. Next시리즈 제품(ZTS시리즈의 경우 펌웨어 버젼 5.00 이상)만 제품 등록이 가능합니다. 사용자 제품 등록, 소프트웨어 다운로드 과정에는 인터넷 연결이 필요합니다.

▷ 최대 2000Hz의 높은 샘플링 속도로 정확한 Force-Time 그래프 작성이 가능

▷ 시험 조건 사전 설정 기능은 측정 결과 기록 및 분석의 효율성을 높임

▷ 최대 10개 그래프 오버레이와 같은 다양한 데이터 편집기능으로 측정 결과 분석이 가능

▷ 이미지 및 주석 추가 기능은 측정 세부 정보를 기록하는 데 유용

▷ 인쇄 명령을 사용하면 측정 데이터를 PDF, Word, Excel, 이미지로 출력하고 보고서를 쉽게 작성

▷ CD 버전 소프트웨어 Force Recorder Standard도 제공(작동 환경 등 일부 사양은 다운로드 버젼 및 CD 버젼과 다릅니다.)

▷ 자세한 내용은 개별 사양서 참조

무선 데이터 전송 시스템 : WL01 Series

▷ 무선 통신을 통해 원격지에서 수신된 데이터를 사용

▷ 데이터 수신 감지 및 간섭 방지 기능은 안정적인 통신을 지원

▷ 대중에게 공개된 통신 형식으로 사용 가능한 시설에 통합 가능

※참고 : 펌웨어 버젼 3.10이상과 호환, 사용 국가 및 지역에 대한 제한 있음, 자세한 내용은 무선 시스템 사양을 참조

그외 관련 제품

핸들 FOH-1(*2)

핸드 그립 벨트 HGB-1

충전식 배터리 BP-308

최대 용량 200N

양손으로 단단히 잡고 안정적으로

작동하기위해 게이지에 부착

한 손으로 작동할 수 있도록

게이지를 안정시킴

교체용 충전식 배터리

*2) 고용량 타입 ZTS-2500N/5000N에는 장착할 수 없습니다. 고용량 타입용 핸들은 ZTS-2500N/5000N에 포함되어 있습니다.

[ 케이블 ]

MODEL	이 름	설 명
CB-108	아날로그 케이블	멀티미터 오실로스코프에 연결하는 데 사용
CB-118	아날로그 케이블(-AN 옵션)	멀티미터 오실로스코프에 연결하는 데 사용
CB-208	Rs232C 케이블	PC 연결용
CB-508	MX시리즈 스탠드 옵션 케이블	힘 제어 또는 과부하 방지 기능을 활성화하기 위한 스탠드 연결용
CB-528	MX2/MX시리즈 스탠드 옵션 케이블	힘 제어 또는 과부하 방지 기능을 활성화하기 위한 스탠드 연결용
CB-908	오픈 엔드 접속 케이블	느슨한 전선용 출력 케이블 37핀 (특수 장비 연결에 유용)
