제품소개
[ 특 징 ]
▶ 손으로 측정하는 경우에도 재현성을 높일 수 있도록 설계된 시리즈 → 측정 중 기울기를 감지하여 알람, 데이터에 "이상"으로 표시
▶ 기본 DST 모델에 기울기 감지, 연속 피크 모드, 내부 메모리 100개 등 기능이 추가된 상위 모델
▶ 측정범위는 2N~1000N까지 모델로 분류
▶ 실시간 압축/인장 방향
▶ 디스플레이 반전
▶ 작은 사이즈, 460g 가벼운 무게
▶ 최대 30시간 연속 사용(모바일 배터리로도 충전이 가능)
▶ 합격 판정 기능
▶ 옵션 소프트웨어를 사용하여 여러 대의 푸쉬풀게이지의 데이터 동시에 관리 가능 : 최대 4대 동시 접속 가능, 검사 데이터, 날짜, 합격 판정 기록
▶ 오버로드 기능으로 고장 예방 : 50N이하 모델은 기계식 스토퍼가 내장되어 오버로드 위험을 예방
▶ PC에 데이터 전송 : 소프트웨어 사용, 간단한 관리
▶ 교정시기 알림 기능 : 미리 설정한 교정시기가 다가오면 알림, 기기 관리에 도움

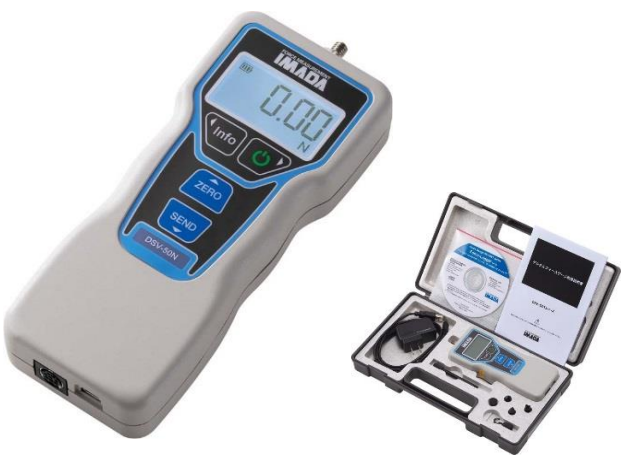

[ DSV 모델 분류 ]
MODEL | 용 량 | 디스플레이 | 분 해 능 | 측정 샤프트 | 포함 너트 |
DSV-2N | 2N | 2.000N | 0.001N | M6 P 1.0(일반 나사) 나사 길이 : 11.6mm | 육각 너트 재질 : 수지 vV높이 : 5mm |
DSV-5N | 5N | 5.000N | 0.001N | ||
DSV-20N | 20N | 20.00N | 0.01N | ||
DSV-50N | 50N | 50.00N | 0.01N | ||
DSV-200N | 200N | 200.0N | 0.1N | ||
DSV-500N | 500N | 500.0N | 0.1N | ||
DSV-1000N | 1000N | 1000N | 1N |
[ 사 양 ]
MODEL | DSV Series |
정 확 도 | ±0.2% F.S. ±1자릿수 |
측정 단위 | N(mN, kN), kg(g) (*1) |
디스플레이 | 4자릿수 OLED |
샘플링 속도 | 최대 1000데이터/초 |
배터리 동작 시간 | 약 30시간(백라이트 OFF) 약 14시간(백라이트 ON) (4.5시간 완충) |
안전 하중 | 약 200% F.S. |
전 원 | 내장 니켈 수소 전지, USB 충전(PC, 모바일 배터리, AC 어댑터) |
사용 환경 | 온도 : 0~40℃, 습도 : 20~80%RH |
기 능 | 피크 홀드(인장 및 압축), 상하한치 판정(OK판정), 감도 설정(3단계), 반전 디스플레이, 부호 반전, 설정 잠금, 날짜 시간 설정, 종료 타이머(자동 전원 종료), 교정 시기 알림, 자세 경고 알림, 연속 피크 모드(*2), 내장 메모리 1000데이터 |
출 력 | USB, RS232C |
과부하 경고 | 사전 알람 : 범위의 90%이상 과부하 경고(알람, 메시지) : 범위의 110% |
무 게 | 약 460g(*3) |
크 기 | 아래 도면 참조 |
액세서리 | Force Logger 데이터 관리 소프트웨어, USB케이블, AC어댑터, 지그(범위에 따라 다름), 휴대용 케이스, 사용 설명서, 검사 성적서 |
(*1) 1000N 모델은 kN, 2N/5N 모델은 mN,g 단위도 표시할 수 있습니다. kg(g)은 환산값으로 표시됩니다.
(*2) 사용 최대 하중에 10% 미만일 경우 연속 피크 모드는 사용할 수 없습니다. 또한 파손테스트와 같이 충격이 있는 측정에 적합하지 않습니다.
(*3) 범위에 따라 무게는 약간 다를 수 있습니다.
[ 기본 소프트웨어 ]
Force Logger : 데이터 수집 소프트웨어
▷주요 기능
측정 데이터 가져오기
수집된 데이터 값 통계 표시 : -최대/최소/평균값
CSV 포멧으로 데이터 저장
초당 최대 10회 연속 데이터 수집
푸쉬풀 게이지 기능 설정
▷작동 환경
OS: 8.1/10/11
하드웨어 : CPU 1GHz이상 권장, 메모리 2GB이상 권장, 하드 디스크 10GB(데이터 저장 영역) 이상
플랫폼 : NET Framework4.8 이상
[ 옵션 소프트웨어 ]
하중 그래프 작성 소프트웨어 : ZLINK4 | |
| • 푸쉬풀게이지 부속 USB케이블을 사용하여 연결 • 최대 50회/초의 속도로 하중-시간 그래프를 작성 • 기록 시간을 설정하는 트리거 기능 • 측정한 데이터를 CSV형식으로 저장 • 그래프마다 메모란에 측정 조건 등을 기록 |
4대를 동시에 연결 가능한 소프트웨어 : Force Logger Plus | |
| • 최대 4대까지 푸쉬풀게이지를 연결하여 데이터 관리 • USB 허브로 4대의 푸쉬풀게이지를 간단하게 연결 • 푸쉬풀게이지의 시리얼 번호별로 기록하여 날짜, 담당자 등 데이터 관리가 가능 • 측정한 데이터를 CSV형식으로 저장 |
그외 관련 제품
핸들 FOH-1 | RS232C 케이블(9P) CB-203 | 교환용 배터리 BP-403 |
|
|
|
양손으로 단단히 잡고 안정적으로 작동하기위해 게이지에 부착 | PC나 그 외 디바이스와 연결하여 디지털 통신이 가능 | 간단하게 교환 가능한 배터리 |
[ 기본 지그 ]
A-1/S-1 소형 후크 | A-2/S-2 디스크 팁 | A-3/S-3 원뿔형 팁 | A-4/S-4 A형 | A-5/S-5 V형 | A-6/S-6 연장봉 |
| | | | | |
[ 도 면 ] 단위 : mm
[ 데이터 관리 참고 영상 ]
[ IMADA 디지털 푸쉬풀게이지 비교표 ]
시리즈 모델 | DST 시리즈 | DSV 시리즈 | ZTS 시리즈 | ZTA 시리즈 | |
특 징 | 심플, 경제적 | 휴대 편리, 다기능 | 높은 재현성, 다기능 | 최상위 모델, 다양한 출력 | |
넥스트 시리즈 (*1) | —(*2) | —(*2) | ○ (펌웨어Ver.5 이상) | ○ (펌웨어Ver.5 이상) | |
재 현 성 | ○ | ○ | ◎ | ◎ | |
휴 대 성 | ○ | ◎ | ○ | ○ | |
스탠드 사용 | ○ | ○ | ◎ | ◎ | |
그래프 작성 (*3) | △ | △ | ○ | ◎ | |
외부 기기 통신 | — | — | ○ | ◎ | |
무선 통신 | — | — | ◎ | ◎ | |
사 진 | | |
 | | |
기 본
기 능 | 사용 최대 하중 | 2~1000N | 2~5000N (*4) | ||
단 위 | N, kg(g) (*5) | N(mN, kN), kg(g) (*5) | |||
계측 방향 | 인장, 압축 | ||||
정 도 | ±0.2%F.S, ±1자릿수 | ||||
샘플링 속도 | 최대 1000회/초 | 최대 2000회/초 | |||
감도 설정 | 3단계 | 4단계 | |||
PC데이터 통신 속도 | 50Hz | 2000Hz | |||
디스플레이 | 4자리, 부호 표시 | 4자리, 부호 표시, OLED | |||
전 원 | 내장 배터리, USB 충전(AC어댑터) | 내장 배터리, AC어댑터 | |||
배터리 작동 시간 | 약 30시간(백라이트 OFF) 충전 약 4.5시간 | 약 6.5시간 충전 2시간 | |||
기
능 | 피크 홀드 | ○ | ○ | ◎(인장, 압축) | ◎(인장, 압축) |
2nd 피크 | — | — | — | ○ | |
판정 표시 | ○ (OK) | ○ (OK) | ◎ (OK, +NG, -NG) | ◎ (OK, +NG, -NG) | |
+NG 알람 | — | — | ○ | ○ | |
표시 반전 | ○ | ○ | ○ | ○ | |
부호 반전 | ○ | ○ | ○ | ○ | |
내장 메모리 | — | ○ (1000개) | ○ (1000개) | ○ (1000개) | |
USB 메모리 | — | — | — | ○ | |
달 력 | ○ | ○ | ○ | ○ | |
설정 잠금 | ○ | ○ | ○ | ○ | |
바 그래프 | — | — | ○ | ○ | |
오버로드 경고 | ◎ (사전 알림 알람) | ◎ (사전 알림 알람) | ○ | ○ | |
자세 변화 경고 | — | ○ | — | — | |
다국어 제공 | 2개 국어 | 2개 국어 | 8개 국어 | 8개 국어 | |
출
력 | USB | ◎ | ◎ | ○ (2.0, 3.0) | ○ (2.0, 3.0) |
RS232C | ○ | ○ | ○ | ○ | |
아날로그 | — | — | ○ | ○ | |
비교기(콤프레이터) | — | — | ○ | ○ | |
보조 비교기 | — | — | — | ○ | |
오버 로드 | — | — | ○ | ○ | |
변 위 | — | — | — | ○ | |
기본 소프트웨어 | 측정 데이터 관리 소프트웨어 Force Logger 시리즈 | ||||
기본 지그 | 6개 (*6) | 6개 (*6) | 8개 (*6) | 8개 (*6) | |
(*1) 넥스트시리즈란 IMADA의 측정기, 시험기 중에서 기판 변경 등 기능이 향상되어 구 버전에는 없는 신규 기능이 추가된 제품군을 말합니다.
IMADA Connected에 등록하여 ①추가 기능이나 다운로드판 소프트웨어의 다운로드(일부 유상), ② 온라인 펌웨어 업데이트, ③ 등록 제품의 설명서 다운로드 서비스가 이용 가능합니다.
(*2) DST/DSV시리즈는 넥스트시리즈가 아니지만, 펌웨어 Ver.1.02이상이라면 IMADA Connected에 등록하여 설명서와 데이터 관리용 다운로드판 소프트웨어 Force Logger Next 다운로드가 가능합니다.
(*3) 그래프 작성에는 별매품 그래프 작성 소프트웨어가 필요합니다.
(*4) 2500N이상 모델은 크기가 다릅니다.
(*5) 표시 단위는 범위에 따라 다릅니다. 또한 kg(g)은 환산값으로써 표시됩니다. 해외용 사양에만 kgf, lbf표시도 가능합니다.
(*6) 기본 지그는 범위에 따라 다릅니다. 각 시리즈의 기본 지그를 참조해 주세요.
